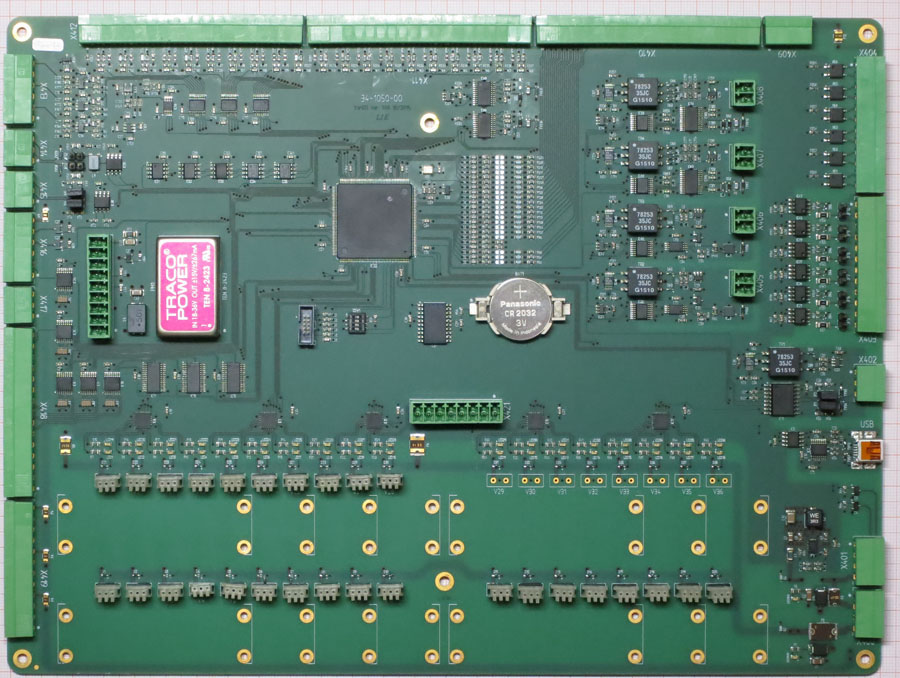

Leiterplatte zur Steuerung eines industriellen Prozesses:
Übersicht über die Hardware:
1 x USB (Seriell mit FTDI Chip) galvanisch getrennt
10 x RS232
1 x RS 485 galvanisch getrennt
1 x RS485
1 x CAN
20 x Analoge Eingänge für Spannung oder Strom
3 x Anschluss für PT1000 Sensoren
4 x 20mA Ausgänge, davon 2 x galvanisch getrennt
6 x Digitale Ausgänge mit potentialfreien Kontakten (Photo Mos Relais)
6 x Digitale Eingänge über Optokoppler
9 x Relais- (oder Ventil) Treiber Ausgänge (open Kollektor)
36 x Pneumatik Ventile mit Ansteuerung und LED Statusanzeige
1 x Echtzeituhr mit Batteriebackup
4 x Flashspeicher für Prozess- und/oder Konfigurationsdaten
1 x Kundenspezifische Schnittstelle mit 1 x Analog in, 1 x Analog aus sowie einer +-15V Versorgung
Maße der Leiterplatte: 280mm x 210mm
Verwendeter Prozessor: STM32F427
Zusätzlich wurden folgende Software-Komponenten erstellt:
Basistreiber zur Ansteuerung der diversen Schnittstellen, Datenwandle usw.
Modbus RTU Master
Modbus RTU Slave
Routinen zur Messung und Linearisierung der PT1000 Sensoren
